更多>>PETERMANN品牌提供從-0~70℃到-55~+125℃的時鐘硅振蕩器
來源：http://www.caiyun24h.cn 作者：康華爾電子 2020年03月05
PETERMANN品牌提供從-0~70℃到-55~+125℃的時鐘硅振蕩器
近年來國內外的晶振行業里,越來越關注可耐高溫的晶體和石英晶體振蕩器的研發和生產,目前雖然可以正常供應,但由于耐高溫型晶振使用廠家較少,成本高,交期長,因此沒有廣泛的推進.但大多數制造廠商仍對耐高溫振蕩器前景看好,未來也許會是主要的類型,因?yàn)槿缃耦l率控制元件市場,品質和性能要求越來越高.國內制造耐高溫有源晶振的技術有限,目前仍然以采用國外進口的為主.

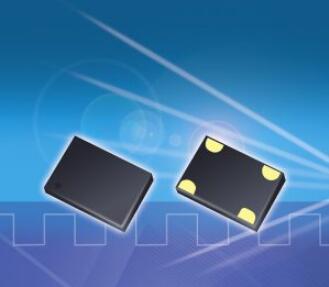

PETERMANN產品系列中的低功耗,低成本硅時鐘振蕩器配備了最先進的IC技術,并在性能,超長壽命(MTBF10億小時),出色的抗沖擊和抗振性方面樹立了標準,尺寸,精度,抖動,功耗和靈活性.與其他硅振蕩器一樣,PETERMANN的LPO,HTLPO,WTLPO系列和相應的汽車版本(AEC-Q100)的SMD硅振蕩器使用硅諧振器來同步IC.由于微硅諧振器的振動能量非常低,因此SMD硅振蕩器的性能遠遠優于同類石英振蕩器.通常,SMD硅時鐘振蕩器可用于需要非常節省成本的時鐘振蕩器的所有應用中.如果樣品在下午2點之前送達,通?？梢栽谕惶彀l(fā)貨.
貼片硅振蕩器的趨勢持續快速增長.一方面,考慮到其性能,它們具有成本效益,并且在所有垂直市場和應用中,除了TCXO溫補晶振和VC-TCXO壓控溫補振蕩器以外,都可以替代石英振蕩器.另一方面,超低功耗的32,768kHz和MHz振蕩器可以節省高達50％的系統能耗-請咨詢PETERMANN的專家,這是如何實現的.
新開發的推薦版本:
對于新開發的產品,PETERMANN建議開發人員使用2.0×1.6mm的版本或2.5×2.0mm的最大版本,電源電壓范圍為2.25-3.63VDC(文章描述中為-XX-),頻率穩定±20ppm@-40/+85℃,±30ppm@-40/+105℃,±30ppm@-40/+125℃或±50ppm@-55/+125℃,耐高溫晶振頻率為他們的選擇.對于引腳1的功能,即使不一定需要此功能,PETERMANN也建議使用待機功能.原因:一方面,相對于潛在的成本節省,針腳1的接線要求非常低,因?yàn)镻ETERMANN通常有大量備用功能庫存,這使得可以以非常優惠的價格進行短期交付.在引腳1處沒有待機功能的振蕩器按所需數量制造,這通常會貴得多.
如何在不增加成本的情況下改善EMC行為:
SMD硅時鐘振蕩器具有所謂的SoftLevel功能.可以在以下報告中找到詳細信息:”SMD可編程晶振如何提高EMC-EMI”.SoftLevel功能免費提供,可減少輸出信號的上升/下降時間.這會使輸出信號的邊緣變圓；在最慢的版本中,輸出信號類似于魚翅.通過將上升/下降時間延長多達45％,在11次諧波處的EMC衰減高于-60dB.這樣容易地適應t上升和t下降的巨大價值.
工程服務完善了PETERMANN極其廣泛的產品組合:
1)關注整個設計過程:
PETERMANN的核心競爭力是在頻率生成組件和相關的單個產品咨詢以及客戶在設計過程中的全面支持.PETERMANN晶振通過提供具有PETERMANN專業技術知識的,基于復雜和創新組件的面向客戶的解決方案,為客戶提供特殊的增值.因此,PETERMANN在整個設計過程中始終陪伴客戶,從面向應用的產品選擇到樣品設備,再到批量生產和批量支持.
2)PETERMANN的設計服務:
廣泛的產品咨詢
電路測試
電路模擬
根據振蕩石英標準(IEC60444)
測量用過的有源晶振(IEC60444)測量石英的電流和驅動水平(IEC60444)
確定工作頻率和有效負載容量(IEC60444)
確定安全系數和諧振電阻(IEC60444)
電路適應相關頻率確定組件的建議
與相關客戶部門合作進行大規模生產支持
3)為PETERMANN的客戶帶來的優勢:
測試外包可以幫助客戶節省成本和時間,并為他們提供全面的技術基礎以做出決策.
在很短的時間內就可以快速獲得可用性并提供最終報告,從而進行技術分析.
基于標準的測試和極短的分析時間,極大地加快了產品的上市速度,并減少了客戶工程部門的工作量.
盡早發現并糾正頻率生成組件電路中的錯誤,以實現平穩的大規模生產.
PETERMANN的分析程序除其他外,符合汽車和商用車行業的要求,并且極其可靠.可以針對不同的產品提供對應的貼片晶振方案,力求滿足每一位用戶的產品,服務和售后需求.
PETERMANN品牌提供從0/+70℃到-55/+125℃的時鐘硅振蕩器
近年來國內外的晶振行業里,越來越關注可耐高溫的晶體和石英晶體振蕩器的研發和生產,目前雖然可以正常供應,但由于耐高溫型晶振使用廠家較少,成本高,交期長,因此沒有廣泛的推進.但大多數制造廠商仍對耐高溫振蕩器前景看好,未來也許會是主要的類型,因?yàn)槿缃耦l率控制元件市場,品質和性能要求越來越高.國內制造耐高溫有源晶振的技術有限,目前仍然以采用國外進口的為主.
PETERMANN產品系列中的低功耗,低成本硅時鐘振蕩器配備了最先進的IC技術,并在性能,超長壽命(MTBF10億小時),出色的抗沖擊和抗振性方面樹立了標準,尺寸,精度,抖動,功耗和靈活性.與其他硅振蕩器一樣,PETERMANN的LPO,HTLPO,WTLPO系列和相應的汽車版本(AEC-Q100)的SMD硅振蕩器使用硅諧振器來同步IC.由于微硅諧振器的振動能量非常低,因此SMD硅振蕩器的性能遠遠優于同類石英振蕩器.通常,SMD硅時鐘振蕩器可用于需要非常節省成本的時鐘振蕩器的所有應用中.如果樣品在下午2點之前送達,通?？梢栽谕惶彀l(fā)貨.
貼片硅振蕩器的趨勢持續快速增長.一方面,考慮到其性能,它們具有成本效益,并且在所有垂直市場和應用中,除了TCXO溫補晶振和VC-TCXO壓控溫補振蕩器以外,都可以替代石英振蕩器.另一方面,超低功耗的32,768kHz和MHz振蕩器可以節省高達50％的系統能耗-請咨詢PETERMANN的專家,這是如何實現的.
對于新開發的產品,PETERMANN建議開發人員使用2.0×1.6mm的版本或2.5×2.0mm的最大版本,電源電壓范圍為2.25-3.63VDC(文章描述中為-XX-),頻率穩定±20ppm@-40/+85℃,±30ppm@-40/+105℃,±30ppm@-40/+125℃或±50ppm@-55/+125℃,耐高溫晶振頻率為他們的選擇.對于引腳1的功能,即使不一定需要此功能,PETERMANN也建議使用待機功能.原因:一方面,相對于潛在的成本節省,針腳1的接線要求非常低,因?yàn)镻ETERMANN通常有大量備用功能庫存,這使得可以以非常優惠的價格進行短期交付.在引腳1處沒有待機功能的振蕩器按所需數量制造,這通常會貴得多.
如何在不增加成本的情況下改善EMC行為:
SMD硅時鐘振蕩器具有所謂的SoftLevel功能.可以在以下報告中找到詳細信息:”SMD可編程晶振如何提高EMC-EMI”.SoftLevel功能免費提供,可減少輸出信號的上升/下降時間.這會使輸出信號的邊緣變圓；在最慢的版本中,輸出信號類似于魚翅.通過將上升/下降時間延長多達45％,在11次諧波處的EMC衰減高于-60dB.這樣容易地適應t上升和t下降的巨大價值.
工程服務完善了PETERMANN極其廣泛的產品組合:
1)關注整個設計過程:
PETERMANN的核心競爭力是在頻率生成組件和相關的單個產品咨詢以及客戶在設計過程中的全面支持.PETERMANN晶振通過提供具有PETERMANN專業技術知識的,基于復雜和創新組件的面向客戶的解決方案,為客戶提供特殊的增值.因此,PETERMANN在整個設計過程中始終陪伴客戶,從面向應用的產品選擇到樣品設備,再到批量生產和批量支持.
2)PETERMANN的設計服務:
廣泛的產品咨詢
電路測試
電路模擬
根據振蕩石英標準(IEC60444)
測量用過的有源晶振(IEC60444)測量石英的電流和驅動水平(IEC60444)
確定工作頻率和有效負載容量(IEC60444)
確定安全系數和諧振電阻(IEC60444)
電路適應相關頻率確定組件的建議
與相關客戶部門合作進行大規模生產支持
3)為PETERMANN的客戶帶來的優勢:
測試外包可以幫助客戶節省成本和時間,并為他們提供全面的技術基礎以做出決策.
在很短的時間內就可以快速獲得可用性并提供最終報告,從而進行技術分析.
基于標準的測試和極短的分析時間,極大地加快了產品的上市速度,并減少了客戶工程部門的工作量.
盡早發現并糾正頻率生成組件電路中的錯誤,以實現平穩的大規模生產.
PETERMANN的分析程序除其他外,符合汽車和商用車行業的要求,并且極其可靠.可以針對不同的產品提供對應的貼片晶振方案,力求滿足每一位用戶的產品,服務和售后需求.
PETERMANN品牌提供從0/+70℃到-55/+125℃的時鐘硅振蕩器
