許多成功都是從實驗中得來的，對于電子元器件產業來說更是如此，每研發一顆新產品，工程和技術人員都會進行長時間的開發，設計，實驗，最終才會生產成品。自從科技領域發展速度加快之后，許多晶體制造商把目光放在差分晶體振蕩器的研發當中，+3.3V低電壓的差分晶振在更加活躍在市面上，3.3V是晶體振蕩器中比較常見的一種電壓，因?yàn)楣谋容^低，穩定性好。下面是Pletronics晶振公司將自家PE9系列連接至PECL的實驗內容。
連接PE9至5.0VPECL：

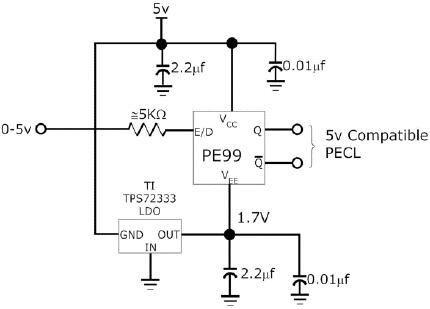

第一個電路，如圖6所示，是一種將Pletronics 3.3V LVPECL，PE99振蕩器連接到a的方法。5V PECL負載。未示出負載電路和終端電阻，但是與任何5v相同PECL連接。即使顯示了PE9，這種方法也可以與PE77系列XO或VPU7系列VCXO。對于VCXO晶振，需要額外考慮控制輸入電壓范圍。為此應用選擇的低壓降輸出（LDO）穩壓器是負電壓穩壓器。任何固定的或可調節的負電壓調節器可以替代。該穩壓器必須從PE9吸收電流地面。

連接PE9至2.5VPECL-DC解決方案：
此外，PletronicsPE9和VPU7 VCXO系列3.3V LVPECL有源晶振具有很大的優勢。高頻應用中的成本和性能。盡管PE9和VPU7僅提供3.3V它們可以用于2.5V LVPECL應用中，只需要一些額外的電路。對于一個的價格小型LDO，有可能顯著提高性能并降低成本。

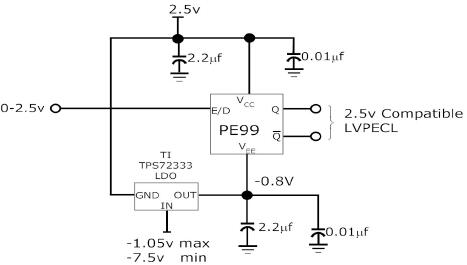

在下面的電路中，示出了一種方法，其中PE9系列振蕩器可以與2.5V LV-PECL差分晶振一起使用加載。僅僅使用像PE77系列這樣的2.5V LVPECL振蕩器似乎完全沒有必要。然而，PE9和VPU7系列振蕩器采用最新的SiGe工藝和設計與使用傳統方法相比，具有顯著的性能，更高的頻率和成本優勢第三泛音晶體，SAW諧振器等。因此，這種方法可能優于許多應用。

PE9與2.5VPECL-AC接口的接口：

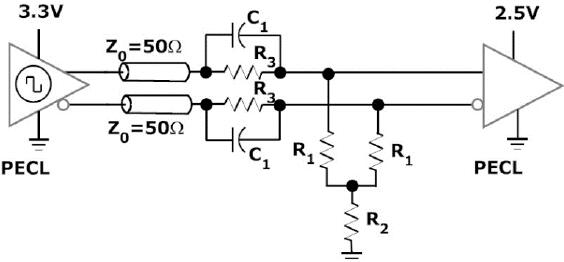

AC耦合電阻電平轉換也可用于將PE9系列與2.5V LVPECL貼片差分晶體振蕩器解決方案連接。在更高的頻率，這種方法的布局對于保持兩個輸出的線路長度匹配至關重要信號。時鐘振蕩器輸出是50％占空比信號的連續流的事實允許使用交流終端。這種解決方案的抗噪能力受到3.3V無法比擬的誤差的影響和2.5V電源。為獲得最佳結果，應記錄錯誤。

C1的值適用于10MHz及以上的時鐘頻率。

總體而言，3.3v（以及最近2.5v）的LVPECL優于舊的5V PECL。對于LVPECL應用中，Pletronics提供2.5V或3.3V的PE7振蕩器系列和PE9振蕩器系列3.3V。但是，仍然存在需要5V PECL差分晶體振蕩器的應用。這是有問題的，因?yàn)?V PECL振蕩器的制造正在變得過時。此外，PE9系列是2.5V應用中的理想選擇。
